Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

Mit dieser Anleitung kannst du dein geliefertes Fahrrad in wenigen Minuten selbst montieren.

02 aufbau schutz entfernen 1 - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

1

Kabelbinder entfernen

1

03 aufbau schutz entfernen 2 - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

2

Schutzkomponenten entfernen

2

06 aufbau schutzkappe entfernen 1 - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

3

Schutzkappen vorne entfernen

3

08 aufbau schutz hinterachse entfernen - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

4

Schutzkappen hinten entfernen

4

10 aufbau vorbau aufschrauben 1 - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

5

Vorbau aufschrauben

Mit einem 5er Inbusschlüssel den Vorbau öffnen, um die Lenkerklemmung entnehmen zu können.

5

13 aufbau lenker einsetzen - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

6

Lenker einsetzen

Den Lenker mittig zentriert einsetzen.

6

15 aufbau lenker zuschrauben zentrieren - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

7

Lenker mittig ausrichten

7

14 aufbau lenker zuschrauben - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

8

Vorbau zuschrauben

Die Lenkerklemmung aufsetzen und alle vier Schrauben gleichmäßig kräftig anziehen.

8

16 aufbau schutz bremse entfernen - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

9

Transportsicherung entfernen

9

17 aufbau schutz achse entfernen - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

10

Gabelschutz entfernen

10

18 aufbau achse vorne einsetzen - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

11

Wenn nötig: Vorderad einsetzen

Das Vorderrad gerade, exakt auf Anschlag, in die Ausfallenden einsetzen. Schnellspanner festziehen, achte dabei auf die Laufrichtung des Reifens.

11

19 aufbau sattel einsetzen - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

12

Sattel einsetzen

Sattelstützenklemme am Sitzrohr lösen. Die Sattelstütze gerade, ohne Drehbewegung in das Sitzrohr einführen.

12

20 aufbau pedal beschriftung - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

13

Pedale Markierung

Jedes Pedal hat eine kleine Markierung (L und R), die an gibt, auf welcher Seite des Rades, das Pedal montiert werden muss. Die Markierungen können an unterschiedlichen stellen stehen.

Achtung! Auf keinen Fall das linke und rechte Pedal vertauschen. Bitte das Infoblatt lesen.

13

21 aufbau pedal links anschrauben - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

14

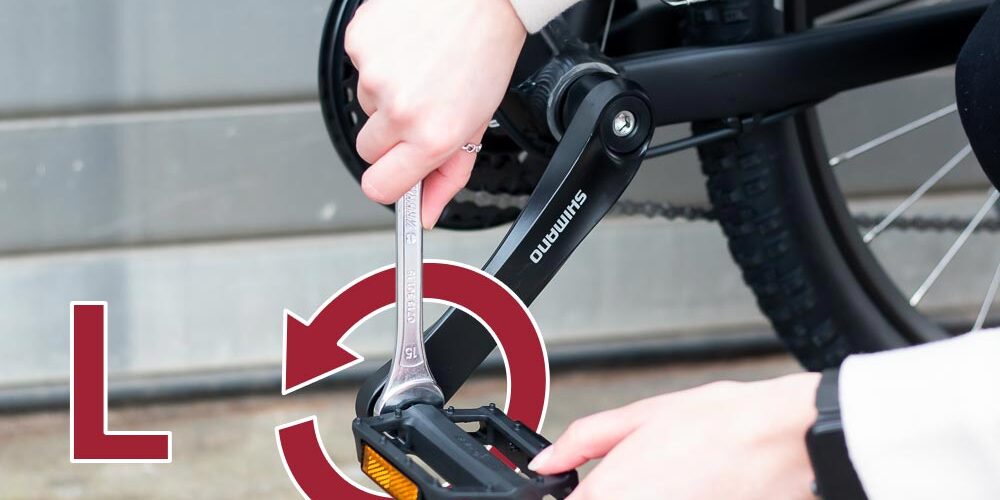

Das linke Pedal montieren

Das linke Pedal hat ein Linksgewinde. Mit einem 15er Maulschlüssel das Pedal mit ca. 35 Nm kräftig anziehen.

14

22 aufbau pedal rechts anschrauben - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

15

Das rechte Pedal montieren

Das rechte Pedal hat ein Rechtsgewinde. Mit einem 15er Maulschlüssel das Pedal mit ca. 35 Nm kräftig anziehen.

15

23 aufbau fertig - Schritt für Schritt erklärt: Aufbauanleitung für dein Fahrrad oder E-Bike

16

Probefahrt

Den Reifendruck prüfen. Den korrekten Reifendruck aus der Bedienungsanleitung entnehmen. Mache danach eine Probefahrt.

16
